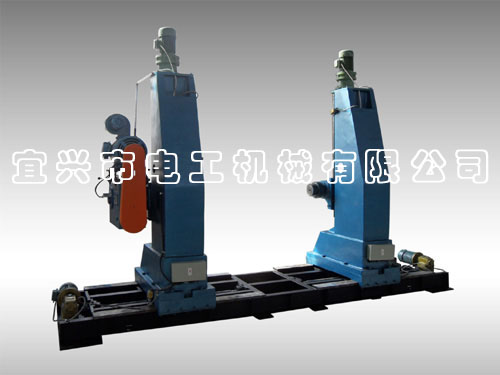

一、主要用途及特點： 本機系參照美、德等國家的標準制定技術參數，并根據我國現有設備特點及元器件的可靠性情況進行綜合設計的。具有獨立控制單元，自成系統，可與其他線纜設備配套使用，廣泛用于光纜制造設備、連續壓鉛機、絞線機、擠出機、成纜機、裝機等電線設備，作配套收排線用。 1、本機上、下線盤不需要起重設備，不需要穿軸，迅速簡便，結構輕巧，操作簡單，兩立柱移動采用導軌式，維修方便。 2、φ1250、φ1600另有端軸式收排防機，線盤頂緊采用絲桿壓緊。 3、WTSF無軸式收排放機的排線部分可分光桿排線和絲桿排線，可根據用戶要求配套選用。 4、2000年本廠引進國外先進技術，自行研制開發生產的WTSFφ1600、φ2000、φ2500無軸式、主動收、放線機具有自動化程度高，性能穩定，操作方便等特點。已批量投放市場，深受用戶歡迎。 二、技術參數： 型 號 | 線盤規格 mm | 收線轉速 r/min | 適用纜外徑 mm | 升降電機 | 排線電機 | 承載量 T | WTSF-φ1250 | φ800-1250 | 3-65 | 5-25 | Y90L1-4 1.5KW | JLJ132-4/6 | 4 | WTSF-φ1600 | φ1000-1600 | 7-45 | 7-35 | Y90L1-4 1.5KW | JLJ132-4/6 | 6 | WTSF-φ2000 | φ1000-2000 | 2.6-49 | ≤50 | Y90L1-4 1.5KW | JLJ132-4/6 | 8 | WTSF-φ2500 | φ1200-2500 | 0-24 | ≤100 | Y90S-4 1.1KW | JLJ160-6/4 | 10 | WTSF-φ3150 | φ2000-3150 | 0.77-14.4 | ≤100 | 2.2KW | A1-7134
0.55KW | 15 | WTSF-φ3600 | φ2500-3500 | 2-13 | ≤120 | BLD12-35-1.5 | A1-7134
0.55KW | 18 |
|
